Усилитель для головных телефонов

Качественный звук стал мобильным

Ничего лишнего, только Вы, музыка и молчание Вселенной

Зачем необходим наш усилитель нетбуку?

Возьмем для примера ноутбук Samsung NP-N130 и рассмотрим его возможности как источника музыкального сигнала.

Примененный Realtek – овский чипсет позволяет поддерживать режимы воспроизведения 8;16;24;32 bit и 44,1;48;82,2;96;176,4;196 кГц. Рассмотрим возможности воспроизведения в некоторых режимах.

Для 16 и 24 bit результаты представлены в табл. 1 и 2 соответственно. Измерения производились без задействования микрофонного входа.

Таблица 1

Тест	16/44,1	16/48	16/96	16/196
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:	+0.05, -0.10	+0.04, -0.11	+0.05, -0.13	+0.05, -0.14
Уровень шума, дБ (А):	-92.4	-93.7	-96.1	-96.5
Динамический диапазон, дБ (А):	91.9	92.9	94.0	94.7
Гармонические искажения, %:	0.0040	0.0041	0.0024	0.0027
Интермодуляционные искажения + шум, %:	0.016	0.0084	0.0070	0.0070

Частотная характеристика

Spectrum graph

Уровень шума

Spectrum graph

Динамический диапазон

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Интермодуляционные искажения

Spectrum graph

Таблица 2

Test	24/44,1	24/48	24/96	24/196
Frequency response (from 40 Hz to 15 kHz), dB:	+0.05, -0.10	+0.04, -0.11	+0.05, -0.13	+0.05, -0.14
Noise level, dB (A):	-94.3	-95.8	-97.8	-96.6
Dynamic range, dB (A):	92.9	94.2	94.9	94.9
THD, %:	0.0039	0.0042	0.0025	0.0027
IMD + Noise, %:	0.015	0.0079	0.0067	0.0068

Frequency response

Spectrum graph

Noise level

Spectrum graph

Dynamic range

Spectrum graph

THD + Noise (at -3 dB FS)

Spectrum graph

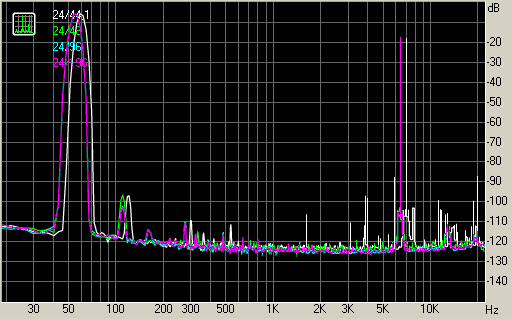

Intermodulation distortion

Spectrum graph

Volkswagen радиатор несмываемые чернила продажа новостроек в Кировском подберите страховую компанию каско на strahovka.sravni.ru Свадебные кольца с бриллиантами

Как видно из приведенных измерений, потенциал начинки этого “малыша” достаточно внушителен для того, чтобы претендовать на высококачественный источник.

Как уже упоминалось, эти измерения были получены без задействования звуковых выхода и входа ноутбука.

Определим электрические характеристики вход-выход ноутбука с использованием его выхода, микрофонного входа и нашего усилителя мощности.

Будем использовать режим 24 Бит 48 кГц.

Измерения производим в следующих конфигурациях:

- сигнал с выхода ноутбука, нагруженного на сопротивление 10 кОм, подаем на вход (лин вых);

- сигнал с выхода ноутбука, нагруженного на сопротивление головных телефонов 36 Ом, подаем на вход (лин вых+тлф 36 Ом) ;

- сигнал с выхода ноутбука подается на вход нашего усилителя мощности, а с его выхода (без нагрузки - на вход ноутбука (вых УМ);

- сигнал с выхода ноутбука подается на вход нашего усилителя мощности, а с его выхода нагруженного на сопротивление головных телефонов 36 Ом - на вход ноутбука (вых УМ+тлф 36 Ом).

Результаты сведены в табл. 3.

Сразу отметим, что подключение головных телефонов с сопротивлением 36 Ом приводит к падению выходного напряжения на выходе ноутбука на 9 дБ и при этом уровня громкости уже не достаточен. Уже только по этой причине показано применение усилителя.

Таблица 3

Тест	лин вых	лин вых+тлф 36 Ом	вых УМ	вых УМ+тлф 36 Ом
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:	+0.04, -0.19	+0.56, -0.19	+0.05, -0.19	+0.07, -0.15
Уровень шума, дБ (А):	-74.2	-74.1	-73.3	-73.8
Динамический диапазон, дБ (А):	74.1	74.1	73.5	73.9
Гармонические искажения, %:	0.0051	0.189	0.0049	0.028
Интермодуляционные искажения + шум, %:	0.075	0.286	0.072	0.082

Отсюда видно, что параметры в таблице существенно хуже, чем в предыдущих измерениях. Это объясняется тем, что задействован вход ноутбука, а он имеет наводки сети 50 Гц, которые влияют на результаты вычислений, что приводит к их ухудшению. Однако для наших целей это не является препятствием.

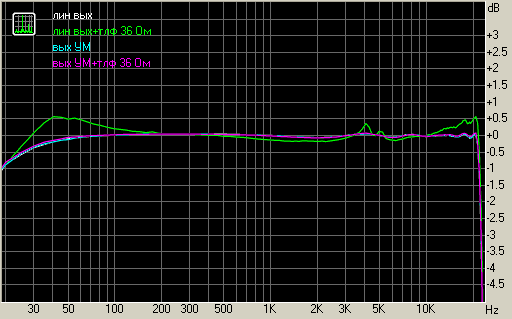

Частотная характеристика

Spectrum graph

Обратите внимание, что подключение наушников приводит к искажению АЧХ выхода источника (ноутбука).

Уровень шума

Spectrum graph

Динамический диапазон

Spectrum graph

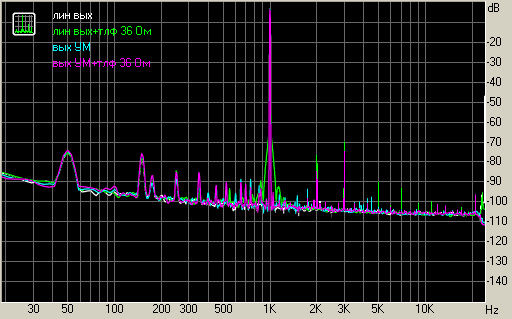

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Здесь необходимо обратить внимание на то, что без нашего усилителя мы наблюдаем на наушниках типично транзисторный характер искажений, а именно – плавно спадающий спектр гармоник с присутствием как четных, так и нечетных гармоник.

В случае использования нашего усилителя картина искажений меняется кардинально, в спектре присутствует вторая и третья гармоники существенно ослабленные (на 5- 8 дБ при вдвое большей мощности сигнала на наушниках), а гармоники более высоких порядков отсутствуют.

Этот график позволяет продемонстрировать то, что наш подход к полупроводниковой схемотехнике позволяет получить малогабаритный усилитель оставляющий далеко позади своих громоздких ламповых конкурентов.

Интермодуляционные искажения

Из приведенных измерений можно сделать следующие выводы:

- подключение головных телефонов к выходу нетбука приводит к уменьшению выходного напряжения, к искажению АЧХ источника и росту искажений

-подключение между выходом ноутбука и головными телефонами нашего усилителя мощности позволяет устранить влияние наушников на АЧХ источника, уменьшить уровень искажений (а именно, оставить процент гармоник на уровне ненагруженного линейного выхода) и увеличить громкость (позволяет использовать с ноутбуком наушники с любыми значениями сопротивлений и чувствительностей).

Необходимо отметить, что приведенное в табл.3 значения искажений на нагруженном на наушники выходе усилителя мощности приводится для мощности (96 мВт RMS или 188 мВт пиковой мощности) в два раза большей, чем на нагруженном выходе ноутбука.

Спасибо за внимание : )
